Tama ba ang HTQ700GL 5-Axis CNC Bridge Saw para sa Custom Stone Fabrication?

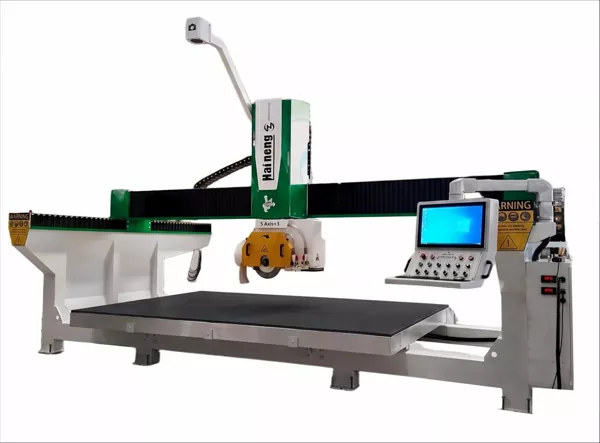

Ang HTC700GL5-axis CNC bridge saway idinisenyo para sa mga stone processor na nangangailangan ng higit na kakayahang umangkop kaysa sa isang kumbensyonal na straight-cutting setup. Sa pamamagitan ng kontrol ng CNC, CAD import programming, adjustable cutting-head movement at heavy-duty welded structure, sinusuportahan ng makina ang isang hanay ng mga stone-cutting at shaping application.

Ano ang Magagawa ng HTQ700GL 5-Axis CNC Bridge Saw?

Hindi lahat ng proyektong bato ay may hugis-parihaba na balangkas. Ang mga countertop sa kusina, mga vanity top sa banyo, mga bahagi ng arkitektura at mga piraso ng pandekorasyon na bato ay maaaring mangailangan ng mga anggulong gilid, mga curved na profile o mga custom na hugis na bahagi.

Sinusuportahan ng HTQ700GL ang iba't ibang mga operasyon sa pagputol at pag-profile, kabilang ang:

1. Straight at angled cutting:Iproseso ang mga slab ng bato at gupitin ang mga bahagi sa angkop na mga anggulo.
2. Pasadyang hugis na pagputol:Gumawa ng bilog, hugis-itlog, hugis-fan, polygonal, hugis-brilyante at iba pang hindi regular na anyo.

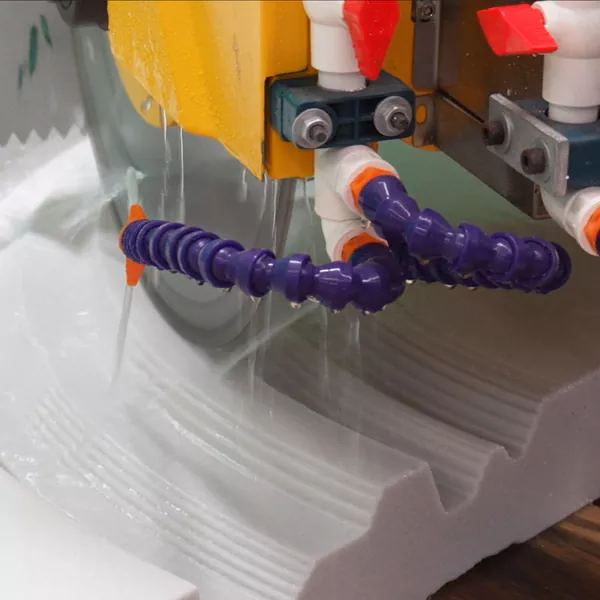

3. Curved profileing:Sundin ang mga tuwid at hubog na mga contour para sa angkop na mga bahagi ng pandekorasyon na bato.
4. Pagputol ng uka:Gumawa ng mga tuwid, anggulo at grid-style na mga groove para sa mga naaangkop na application.
5. Beveling at paghubog ng gilid:Gumamit ng adjustable cutting-head na paggalaw upang matugunan ang iba't ibang mga kinakailangan sa disenyo.

Inililista ng detalye ng makina ang pag-ikot ng C-axis mula 0 hanggang 360 degrees at paggalaw ng A-axis mula 0 hanggang 90 degrees. Ang worktable ay may tinukoy na maximum na hanay ng ikiling na 0 hanggang 85 degrees.

Ang mga hanay ng paggalaw na ito ay nagbibigay sa mga fabricator ng higit pang mga opsyon kapag nagpaplano ng custom na trabaho. Ang aktwal na kakayahan sa pagproseso ay nakasalalay sa materyal, mga sukat ng workpiece, pagsasaayos ng talim, tooling at napiling paraan ng pagputol. Para sa mahirap o hindi pangkaraniwang mga trabaho, hilingin sa supplier na kumpirmahin ang setup at ayusin ang isang sample cutting test.

Mga Application sa Countertop at Stone Fabrication

Mga Countertop sa Kusina at Banyo

Ang produksyon ng countertop ay kadalasang nagsasangkot ng higit pa sa pagpapalaki ng isang slab. Depende sa disenyo, ang isang trabaho ay maaaring mangailangan ng mga angled na gilid, lababo, butas ng gripo o drainage grooves.

Sinusuportahan ng HTQ700GL ang mga operasyon sa pagputol at pag-profile. Gamit ang opsyonal na milling-cutter attachment at naaangkop na tooling, ang makina ay maaari ding i-configure para sa karagdagang mga gawain sa pagma-machine, kabilang ang milling sink at faucet openings, drainage grooves at countertop edges. Ang pagpapakintab ay nangangailangan ng angkop na paggiling ng mga gulong at tooling.

Para sa mga workshop na nagpoproseso ng parehong mga karaniwang countertop at custom na disenyo, maaaring makatulong ang pagsasaayos na ito sa pagdadala ng ilang angkop na operasyon sa isang makina. Kumpirmahin ang opsyonal na kagamitan at kinakailangang tooling bago mag-order.

Granite at Marble Processing

Ang mga gawaan ng granite at marmol ay madalas na humahawak ng mga produktong may iba't ibang kapal, balangkas at mga kinakailangan sa pagtatapos. Ang HTQ700GL ay angkop para sa pagsusuri ng mga aplikasyon tulad ng mga hugis na bahagi ng bato, mga angled cut at pandekorasyon na profile.

Ang tinukoy na hanay ng diameter ng talim ay 350 hanggang 700 mm. Ang maximum na diameter ng blade ay hindi dapat ituring bilang maximum cutting depth. Ang matamo na lalim ng pagputol at ang mga inirerekomendang kondisyon sa pagtatrabaho ay nakasalalay sa pagsasaayos ng makina, napiling talim at materyal.

Tile at Inhinyero na Bato

Ang mga malalaking format na tile at mga produktong gawa sa inhinyero na bato ay maaaring mangailangan ng mga nakaplanong cutting path at mga partikular na paggamot sa gilid. Ang HTQ700GL ay gumagamit ng CNC control at CAD import programming upang suportahan ang mga naka-program na operasyon para sa mga angkop na materyales at mga disenyo ng bahagi.

Bago iproseso ang mga hindi pamilyar na materyales, kumpirmahin ang pagiging tugma ng blade, suporta sa workpiece, mga setting ng feed at ang kinakailangang kalidad ng tapos na gilid sa supplier.

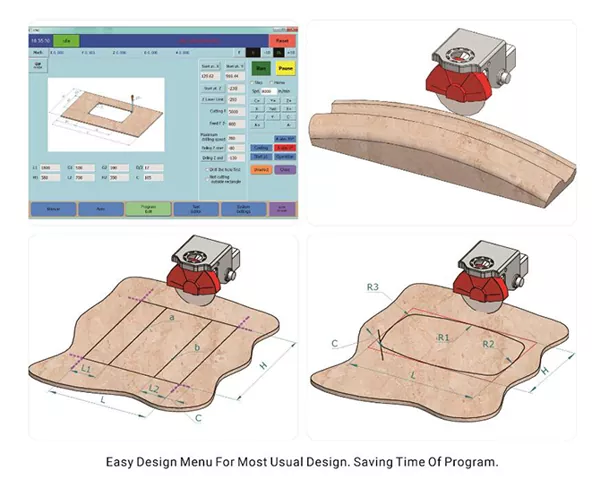

CAD Import Programming at CNC Operation

Ang programming ay isang mahalagang pagsasaalang-alang kapag ang isang stone workshop ay humahawak ng iba't ibang mga hugis ng bahagi at mga guhit ng customer. Ang isang makina na may malawak na kakayahan sa paggalaw ay pinakakapaki-pakinabang kapag ang mga operator ay maaaring maghanda ng mga kinakailangang cutting path sa isang paulit-ulit na paraan.

Ang HTQ700GL ay gumagamit ng CNC control at CAD import programming. Ang dokumentasyon ng produkto nito ay naglalarawan ng isang touchscreen na interface na idinisenyo upang pasimplehin ang operasyon at isang sistema na maaaring makabuo ng mga graphics mula sa inilagay na data.

Kasama sa karaniwang daloy ng trabaho ang paghahanda ng pagguhit, pag-import ng katugmang data ng CAD, pagsuri sa mga kinakailangan sa pagproseso, pagse-set up ng materyal at tooling, at pag-verify ng trabaho bago magsimula ang awtomatikong pagproseso.

Ang diskarte na ito ay may kaugnayan sa mga workshop na regular na tumatanggap ng mga customized na mga guhit o inuulit ang paggawa ng mga katulad na bahagi. Bago bumili ng HTQ700GL5-axis CNC bridge saw, kumpirmahin ang mga sinusuportahang format ng CAD file, mga kinakailangan sa software at mga kaayusan sa pagsasanay ng operator.

Mabigat na Tungkulin na Istruktura at Mga Bahagi ng Paggalaw

Ang pagbuo ng makina ay isa pang salik na dapat isaalang-alang kapag pumipili ng kagamitan para sa regular na produksyon. Gumagamit ang HTQ700GL ng isang integral rigid welded structure. Kasama sa mga dokumentadong bahagi ng paggalaw nito ang mga linear na riles, ball screw, helical gearing, high-precision planetary reducer at isang servo system.

Ang makina ay may tinukoy na 22 kW pangunahing motor at isang saklaw ng bilis na 0 hanggang 6,000 rpm. Ang kabuuang naka-install na kapangyarihan ng makina ay nakalista bilang 33 kW.

Ang mga pagtutukoy na ito ay nagbibigay ng isang kapaki-pakinabang na panimulang punto para sa paghahambing ng kagamitan. Gayunpaman, ang bilis ng paggupit, kalidad ng tapos na dulo at output ng produksyon ay nakasalalay sa mga salik gaya ng napiling talim, katangian ng materyal, lalim ng pagputol, mga setting ng feed at setup ng operator.

Mga Teknikal na Detalye ng HTQ700GL

Ang mga sumusunod na numero ay batay sa dokumentasyon ng produkto ng tagagawa. Ang mga imperyal na conversion ay tinatayang.

Tala sa pag-install:Ang mga pangkalahatang sukat ay hindi kumakatawan sa buong operating clearance na kinakailangan sa paligid ng makina. Kumpirmahin ang suplay ng kuryente, pag-access sa site, mga kondisyon sa sahig, espasyo sa pag-load, clearance sa pagpapanatili at mga kinakailangan sa pag-install bago ihanda ang workshop.

Tama ba ang HTQ700GL para sa Iyong Workshop?

Ang tamang makina ay nakasalalay sa mga trabahong aktwal na iniutos ng iyong mga customer. Ang isang workshop na nakatuon sa rectangular slab sizing ay maaaring may iba't ibang pangangailangan mula sa isa na regular na gumagawa ng mga customized na bahagi ng countertop o hindi regular na mga profile ng bato.

Maaaring sulit na isaalang-alang ang HTQ700GL kung ang iyong tindahan ay:

1. Pinoproseso ang mga angled cut, curved contour o custom-shaped na mga bahagi ng bato.
2. Kailangan ng CNC control at CAD import programming para sa drawing-based na trabaho.
3. Gumagana sa granite, marmol, engineered na bato, tile o iba pang katugmang materyales sa gusali.
4. Nais suriin ang mga opsyonal na pagpapatakbo ng paggiling para sa angkop na mga application sa countertop.
5. May espasyo sa sahig at kapasidad ng kuryente na kinakailangan para sa makina.

Bago gumawa ng desisyon sa pagbili, maghanda ng ilang mga guhit na kinatawan. Isama ang isang karaniwang cutting job, isang angled cut at isang hindi regular na profile. Hilingin sa supplier na kumpirmahin ang naaangkop na pagsasaayos, tooling at paraan ng pagproseso para sa bawat trabaho.

Ano ang Dapat Suriin Bago Humiling ng Quote

Materyal at Kapal

Tukuyin ang mga materyales na pinakamadalas mong pinoproseso at magbigay ng parehong tipikal at maximum na kapal ng workpiece. Ang iba't ibang mga materyales ay maaaring mangailangan ng iba't ibang mga blades at mga kondisyon sa pagtatrabaho.

Mga Dimensyon ng Bahagi at Mga Kinakailangan sa Paggupit

Ibahagi ang karaniwang haba, lapad, kapal, kinakailangang mga anggulo at mga detalye ng profile. Tinutulungan nito ang supplier na masuri kung ang paglalakbay ng makina at ang iminungkahing configuration ay angkop.

Tooling at Opsyonal na Function

Tukuyin kung kailangan ng iyong mga trabaho ng straight cutting, angled cutting, custom profiles, grooves, milling o polishing. Kumpirmahin kung aling mga function ang nangangailangan ng opsyonal na kagamitan sa halip na ipagpalagay na ang bawat operasyon ay kasama sa karaniwang configuration.

Mga Kundisyon ng Software at Pabrika

Magbigay ng mga representasyong CAD drawing at kumpirmahin ang mga katugmang format ng file. Suriin din ang pag-access sa makina, magagamit na espasyo sa pag-install, mga kinakailangan sa kuryente at clearance sa pagpapanatili.

After-Sales Support

Magtanong tungkol sa patnubay sa pag-install, pagsasanay sa operator, mga ekstrang bahagi, dokumentasyon sa pagpapanatili at teknikal na suporta. Dapat suriin ang mga detalyeng ito kasama ng mga detalye ng makina at presyo ng pagbili.

Mga Madalas Itanong

Anong mga materyales ang maaaring iproseso ng HTQ700GL?

Ang dokumentasyon ng produkto ay naglilista ng mga slab, tile, marmol, artipisyal na bato, granite, mga produktong semento at iba pang materyales sa gusali para sa angkop na paggupit at paghubog ng mga aplikasyon. Kumpirmahin ang pagiging tugma para sa iyong partikular na materyal at kapal bago mag-order.

Sinusuportahan ba ng HTQ700GL ang angled cutting?

Oo. Ang tinukoy na paggalaw ng A-axis ay 0–90°, at ang pag-ikot ng C-axis ay 0–360°. Ang worktable ay may tinukoy na maximum na hanay ng ikiling na 0–85°. Hilingin sa supplier na i-verify ang kinakailangang configuration para sa iyong nilalayon na trabaho.

Magagawa ba ng makina ang paglubog ng mga butas at drainage grooves?

Ang mga karagdagang gawain sa machining ay maaaring suportahan ng opsyonal na milling-cutter attachment at angkop na tooling. Kumpirmahin ang attachment, mga tool at kinakailangang configuration kapag humihiling ng quotation.

Paano nakaprograma ang makina?

Ang tinukoy na paraan ng programming ay CAD import. Ang mga sinusuportahang format ng file at mga kinakailangan sa software ay dapat kumpirmahin sa supplier.

Ano ang maximum na diameter ng blade?

Ang tinukoy na hanay ng diameter ng blade ay 350–700 mm, humigit-kumulang 13.8–27.6 pulgada. Ang figure na ito ay hindi mismo nagtatatag ng pinakamataas na lalim ng pagputol.

Gaano karaming espasyo ang kailangan ng makina?

Ang nakalistang kabuuang sukat ay 5,800 × 3,400 × 3,600 mm. Maaaring kailanganin ng karagdagang espasyo para sa paghawak ng materyal, pagpapatakbo, pagpapanatili at ligtas na pag-access. Humiling ng layout ng pag-install bago ihanda ang site.

Talakayin ang Iyong Mga Kinakailangan sa Pagputol ng Bato kasama si Haineng

Ang HTC700GL5-axis CNC bridge sawpinagsasama ang CNC control, CAD import programming, isang 350–700 mm blade range, adjustable cutting-head movement at isang integral rigid welded structure. Ang isang opsyonal na configuration ng milling-cutter ay maaaring pahabain ang paggamit nito sa karagdagang angkop na mga gawain sa pag-machining ng countertop.

Upang matukoy kung ang makina ay umaangkop sa iyong mga pangangailangan sa produksyon, ibahagi ang iyong uri ng materyal, mga sukat ng workpiece, mga kinakailangang operasyon at mga guhit na kinatawan sa Haineng. Pagkatapos ay makakatulong ang supplier na kumpirmahin ang angkop na configuration ng makina at opsyonal na kagamitan.

Humiling ng Sipi para sa HTQ700GL 5-Axis CNC Bridge Saw
